La matrice d’impasto è il componente che compatta e protegge il rinforzo strutturale. Solitamente realizzata con resina poliestere isoftalica, la matrice d’impasto può essere anche proposta con diverse tipologie di resina: resina vinilestere, resina acrilica o resina di tipo autoestinguente a basse emissioni di fumi senza alogeni. Le diverse formulazioni delle matrici d’impasto sono certificate secondo norme AFNOR o ASTM.
La struttura del rinforzo meccanico è realizzata con fibre di vetro unidirezionali tipo Roving continuo di tipo E che assicurano un’eccellente resistenza agli urti e alla fatica (non si verificano deformazioni permanenti da sovraccarichi).
Ogni profilo pultruso Eurograte prevede l’impiego di rinforzi a base di tessuti continui multidirezionali che permettono di aumentare le caratteristiche meccaniche trasversali. Si precisa inoltre che durante la produzione viene inglobato sulla superficie un velo poliestere: questo evita l’affioramento delle fibre in superficie e garantisce una protezione ai raggi UV e agli agenti atmosferici.

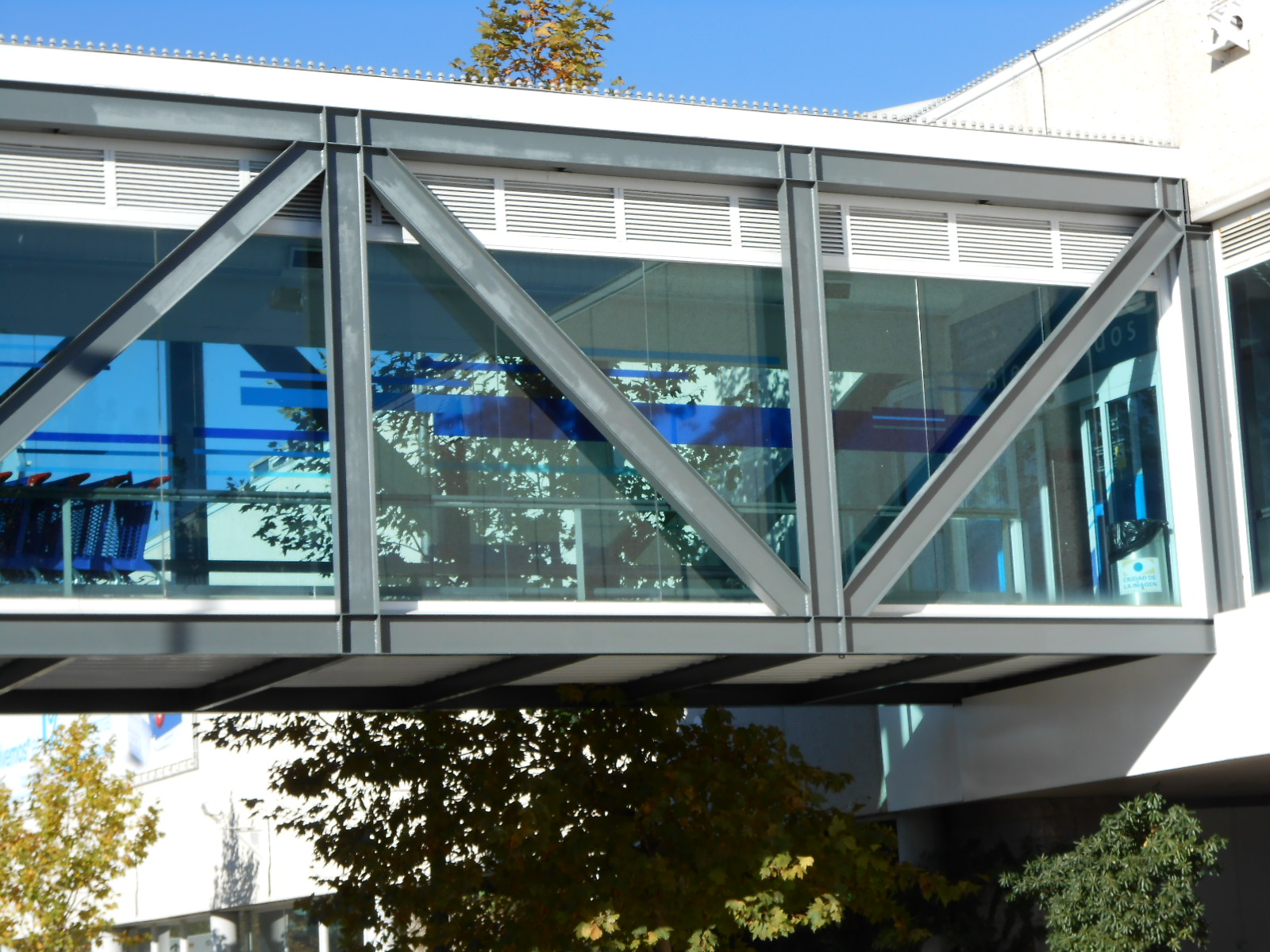

I profili pultrusi in PRFV (Plastici Rinforzati con Fibre di Vetro) offrono numerosi vantaggi, tra cui un’eccezionale rigidità, resistenza alla corrosione, isolamento elettrico e leggerezza. Progettati da esperti nel campo delle strutture, questi profili considerano tutte le caratteristiche necessarie per un profilo o una trave di sostegno, come la rigidità longitudinale, il taglio dei bulloni, la flessione delle ali e la resistenza agli sforzi trasversali.
I profili Eurograte, in particolare, sono progettati per garantire un utilizzo sicuro come elementi di sostegno, assicurando tutte le necessarie garanzie di sicurezza. Queste caratteristiche li rendono ideali per applicazioni in ambienti critici e per strutture che richiedono prestazioni elevate.
Classificazione E23
i profili pultrusi in materiale composito hanno prestazioni attestate E23, in quanto soddisfano i requisiti secondo la norma EN13706. E23 rappresenta lo standard più elevato per le prestazioni dell'insieme portante.
Resistenza alla corrosione
la resina isoftalica, solitamente utilizzata per la realizzazione dei profili, assicura un'eccellente resistenza alla corrosione. Il velo poliestere, inglobato sulla superficie durante la produzione, impedisce l’affioramento delle fibre in superficie e garantisce una protezione ai raggi UV e agli agenti atmosferici.
Utilizzo semplice
i profili in materiale composito sono facili da montare, tagliare o forare utilizzando utensili abituali. Inoltre, vengono assemblati mediante bulloneria più velocemente rispetto ai tradizionali profili metallici.
Leggerezza ed isolamento
a parità di rigidità, un supporto con profili pultrusi Eurograte pesa circa tre volte meno del supporto equivalente in acciaio. Il peso inferiore si traduce in un notevole risparmio nel trasporto, nella movimentazione, nel montaggio o negli elementi che sono sottoposti a frequenti manutenzioni. Amagnetici e non conduttori i profili offrono un eccellente isolamento elettrico e termico.
Bulloneria in vetroresina
le barre filettate e i dadi in resina epossidica rinforzati in fibra di vetro possiedono una eccellente tenuta meccanica e chimica. Permettono quindi di realizzare dei resistenti assemblaggi senza nessuna parte metallica. Con passo standard ISO, questi bulloni si distinguono dai bulloni metallici per un profilo speciale della barra filettata, che permette di mantenere un continuo serraggio.

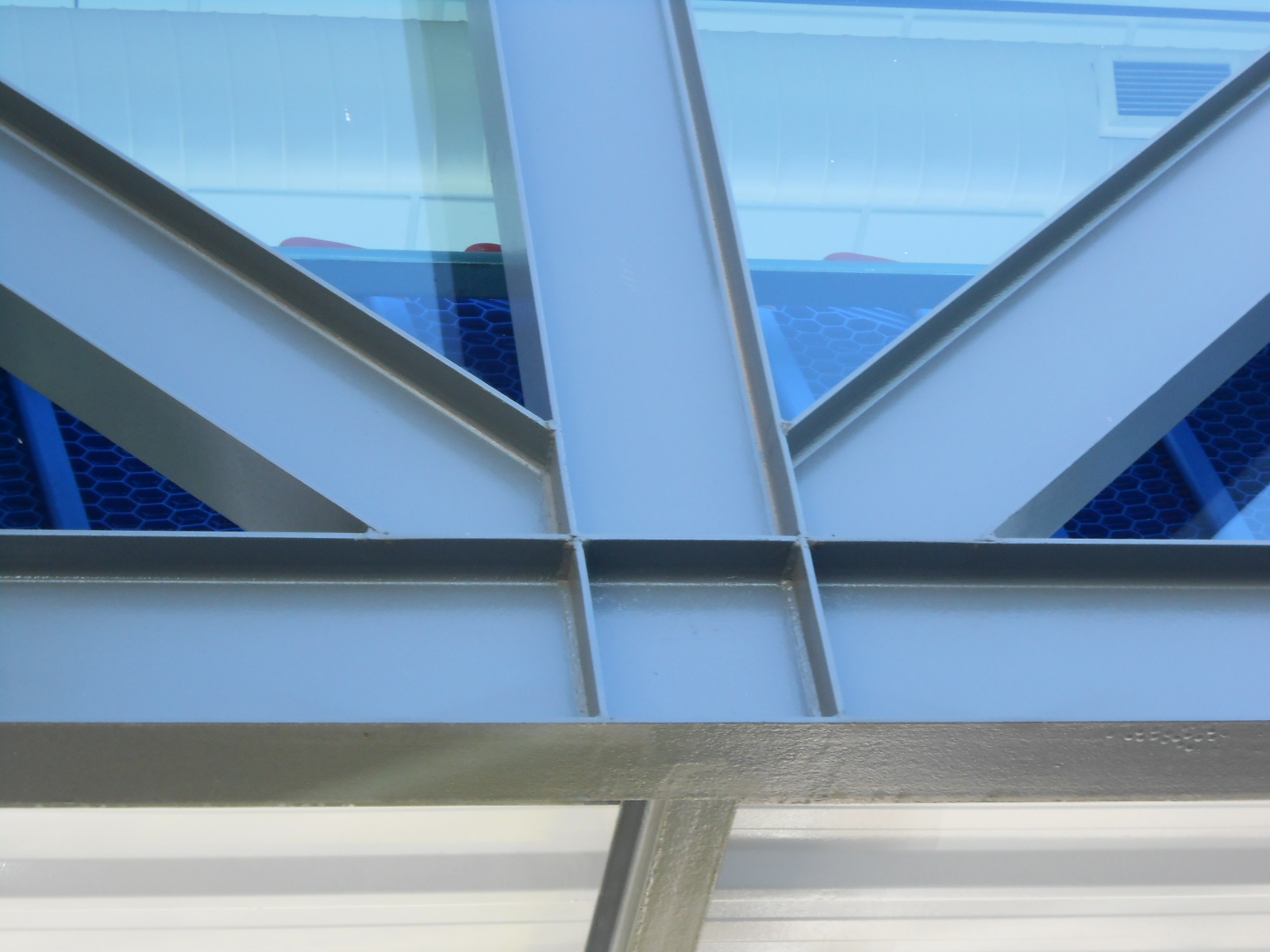

Eurograte, forte della propria esperienza e della competenza del proprio ufficio tecnico, progetta strutture utilizzando profili pultrusi strutturali, eseguendo calcoli con elementi finiti e rispettando scrupolosamente le normative di riferimento.
Per garantire la massima qualità, l’azienda propone esclusivamente profili strutturali conformi alla norma EN 13706, classificati E23. Questa norma stabilisce i requisiti relativi a qualità, tolleranze, resistenza, rigidità e finitura superficiale dei profili strutturali.
La tabella delle proprietà tecniche riportata di seguito illustra le prestazioni meccaniche dei profili Eurograte, rispetto ai requisiti minimi previsti dalla classificazione E23, che rappresenta il massimo standard per le prestazioni dell’insieme portante.
Contattando Eurograte, è possibile ricevere la documentazione tecnica. L’azienda offre anche maglie e formati specifici su richiesta e mette a disposizione i propri certificati.
I profili pultrusi in vetroresina Eurograte soddisfano i requisiti di grado per essere classificati E23 secondo la norma EN13706.
| PROPRIETÀ MECCANICHE | NORMA DI RIFERIMENTO | UNITÀ DI MISURA | E23 Livello Richiesto | E23 Livello Eurograte |
| V. LONGITUDINALE Resistenza a trazione – ft | EN ISO 527-4 | MPa | > 240 | 359 |
| V. TRASVERSALE Resistenza a trazione – ft | EN ISO 527-4 | MPa | > 50 | 66 |
| V. LONGITUDINALE Modulo elastico a trazione – Et | EN ISO 527-4 | GPa | > 23 | 27 |
| V. TRASVERSALE Modulo elastico a trazione – Et | EN ISO 527-4 | GPa | > 7 | 7 |
| V. LONGITUDINALE Resistenza a flessione – fb | EN ISO 14125 | MPa | > 240 | 317 |
| V. TRASVERSALE Resistenza a flessione – fb | EN ISO 14125 | MPa | > 100 | 126 |
| Modulo elastico a flessione longitudinale FULL BENDING – Eeff | EN 13706-2 | GPa | > 23 | 26 |
| Resistenza a flessione – fb | EN ISO 14130 | MPa | > 25 | 27 |
| V. LONGITUDINALE Resistenza a rifollamento – fp | EN 13706-2 | MPa | > 150 | 265 |
| V. TRASVERSALE Resistenza a flessione – fb | EN 13706-2 | MPa | > 70 | 197 |

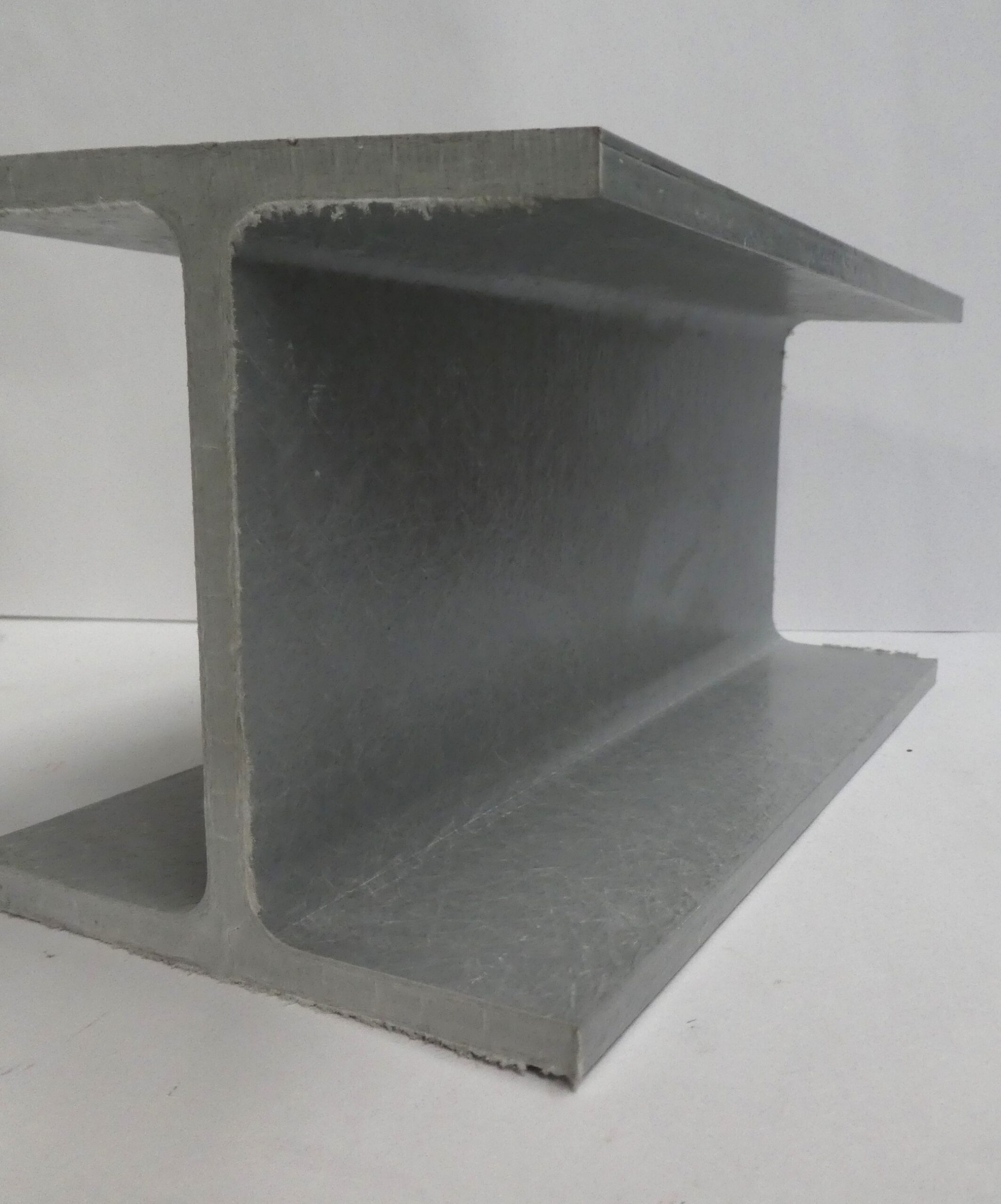

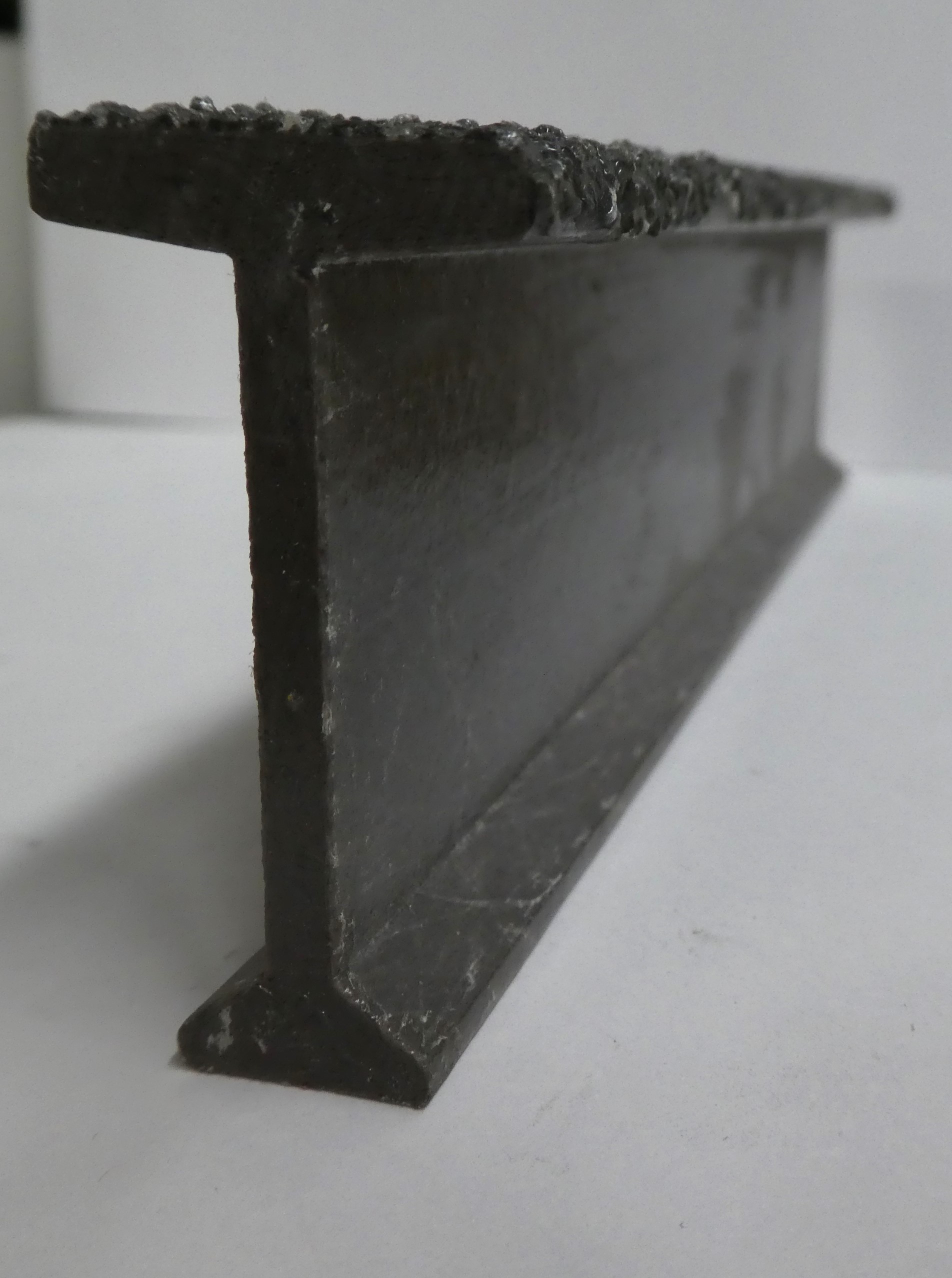

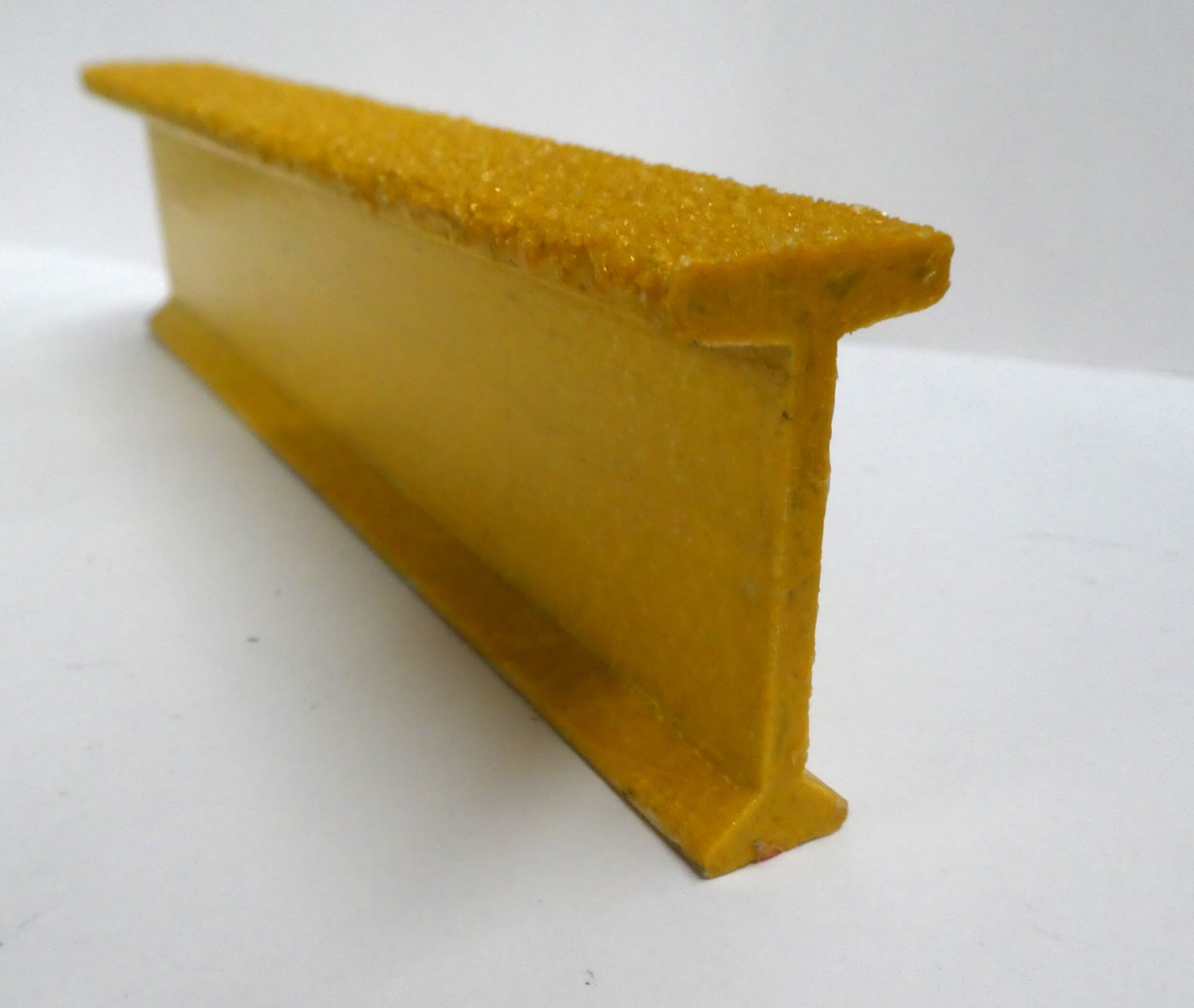

| Tipo | BxHxT1xT2 | B mm | H mm | T1 mm | T2 mm | A m2 | g Kg/m | Ixx mm4 | Wxx mm3 | Iyy mm4 | Wyy mm3 |
 | |||||||||||
| H | 200x200x15x10 | 200 | 200 | 15 | 10 | 6.701 | 11,7 | 43.422.865 | 434.228 | 13.316.415 | 133.164 |
| I | 200x100x10x10 | 100 | 200 | 10 | 3 | 3.801 | 6,6 | 22.926.198 | 229.262 | 1.665.054 | 33.301 |
| I | 150x75x8x8 | 75 | 150 | 8 | 8 | 2.273 | 3,9 | 7.658.956 | 102.119 | 558.959 | 14.906 |
| I | 120x60x8x8 | 60 | 120 | 8 | 8 | 1.793 | 3,2 | 3.764.323 | 62.738 | 286.609 | 9.553 |
| I | 100x50x8x8 | 50 | 100 | 8 | 8 | 1.473 | 2,6 | 2.090.783 | 41.816 | 166.280 | 6.651 |

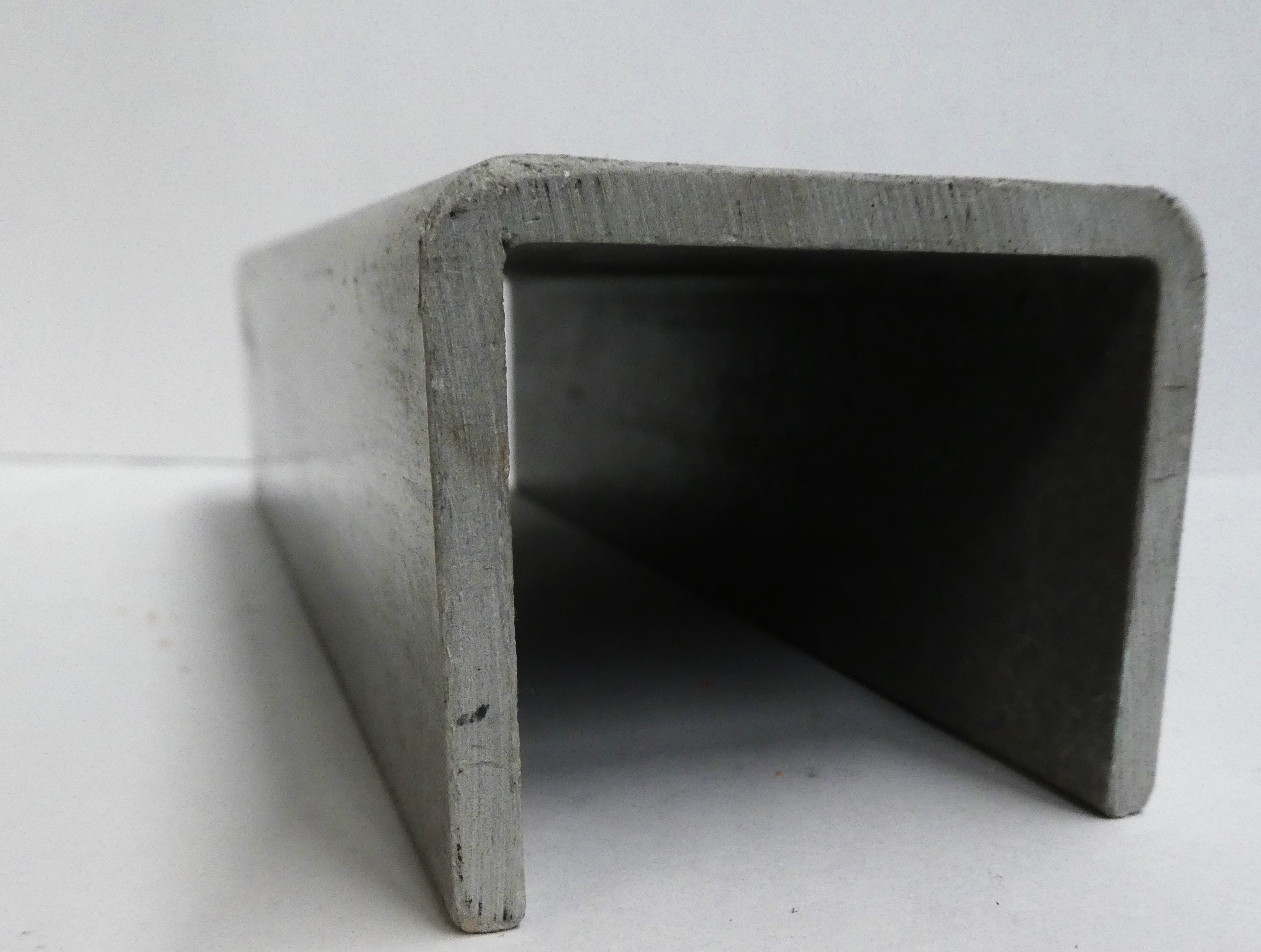

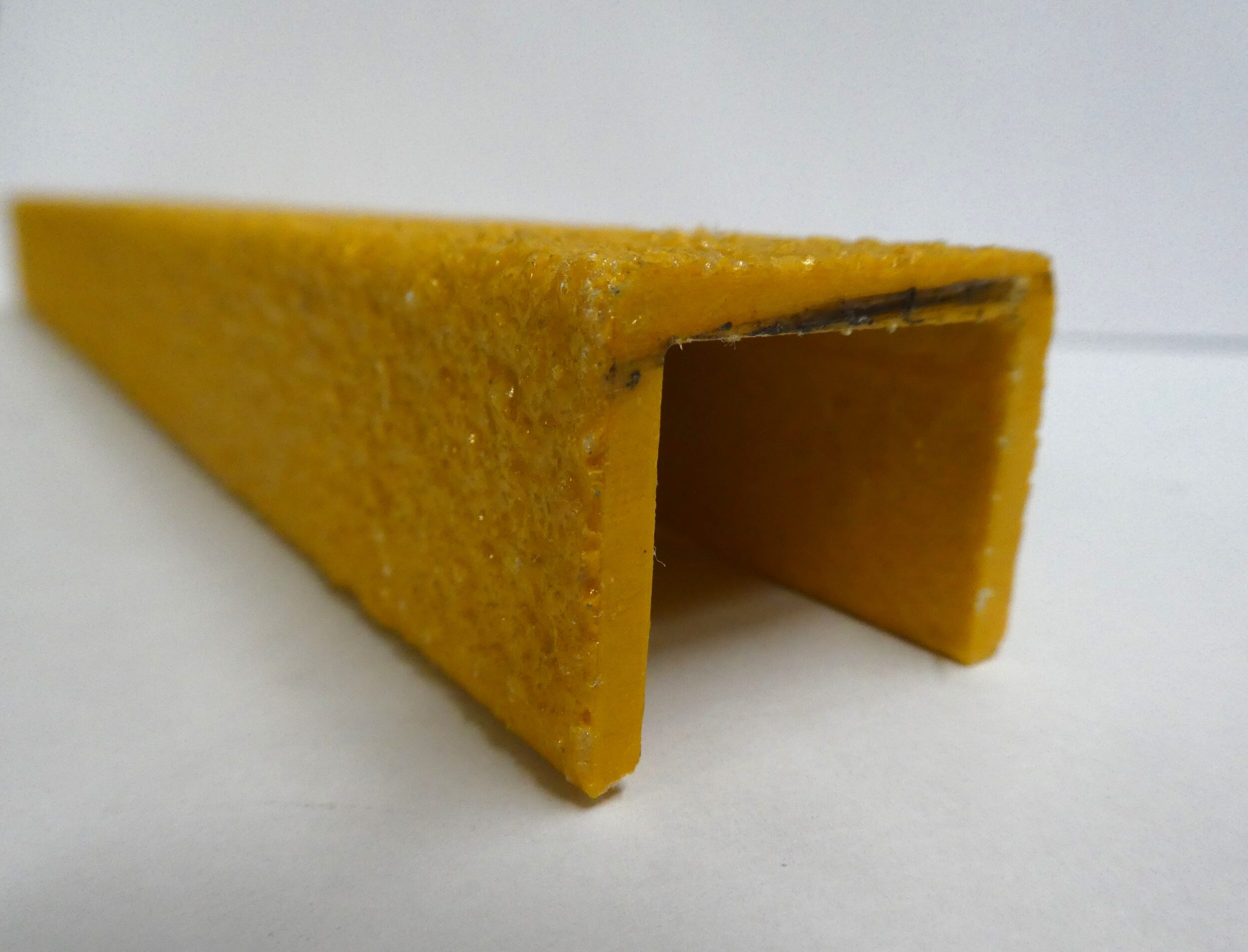

| Tipo | BxHxT1xT2 | B mm | H mm | T1 mm | T2 mm | A m2 | g Kg/m | Ixx mm4 | Wxx mm3 | Iyy mm4 | Wyy mm3 |
 | |||||||||||
| C | 300x100x15x15 | 100 | 300 | 15 | 15 | 7.030 | 12,3 | 85.149.722 | 567.665 | 5.638.091 | 75.730 |
| C | 200x60x10x10 | 60 | 200 | 10 | 10 | 2.992 | 5,3 | 15.617.203 | 156.172 | 808.540 | 17.927 |
| C | 150x47x8x8 | 47 | 150 | 8 | 8 | 1.849 | 3,4 | 5.501.910 | 18.340 | 311.136 | 3.310 |
| C | 90x35x8x8 | 35 | 90 | 8 | 8 | 1.143 | 2,1 | 1.197.611 | 26.614 | 110.156 | 4.505 |
| U | 60x50x5x5 | 50 | 60 | 5 | 5 | 729 | 1,3 | 413.773 | 13.792 | 181.849 | 5.654 |
| Tipo | BxHxT1xT2 | B mm | H mm | T1 mm | T2 mm | A m2 | g Kg/m | Ixx mm4 | Wxx mm3 | Iyy mm4 | Wyy mm3 |
 | |||||||||||
| R | 85x25x3x4 | 85 | 300 | 4 | 3 | 656 | 1,2 | 65.412 | 5.233 | 543.858 | 12.797 |
| Q | 90x90x8x8 | 90 | 90 | 8 | 8 | 2.552 | 4,5 | 2.829.231 | 62.872 | 2.829.231 | 62.872 |
| Q | 50x50x5x53 | 50 | 50 | 5 | 5 | 861 | 1,6 | 285.637 | 11.425 | 285.637 | 11.425 |
| Q | 76,2×76,2×6,35×6,35 | 76,2 | 76,2 | 6,35 | 6,35 | 1.822 | 3,4 | 1.454.642 | 38.179 | 1.454.642 | 38.179 |
| Q | 60x60x4,5×4,5 | 60 | 60 | 4,5 | 4,5 | 1.017 | 1,9 | 516.233 | 17.208 | 516.233 | 17.208 |
| O | 26×16,5×4,75 | 26 | 16,5 | 4,75 | — | 317 | 0,6 | 18.793 | 1.445 | 18.793 | 1.445 |
| O | 30×24,4×2,8 | 30 | 24,4 | 2,8 | — | 239 | 0,4 | 22.361 | 1.491 | 22.361 | 1.491 |
| Tipo | BxHxT1xT2 | B mm | H mm | T1 mm | T2 mm | A m2 | g Kg/m | Ixx mm4 | Wxx mm3 | Iyy mm4 | Wyy mm3 |
  |
|||||||||||
| L | 100x100x8x8 | 100 | 100 | 8 | 8 | 1.543 | 2,80 | 1.481.725 | 52.806 | 1.481.725 | 20.597 |
| L | 75x50x8x8 | 75 | 50 | 8 | 8 | 943 | 1,70 | 187.207 | 14.345 | 524.757 | 10.631 |
| L | 60x60x5x5 | 60 | 60 | 5 | 5 | 584 | 1,10 | 199.078 | 11.850 | 199.078 | 4.608 |
| L | 50x50x5x5 | 50 | 50 | 5 | 5 | 484 | 0,90 | 112.503 | 7.845 | 112.503 | 3.156 |
| L | 45x45x5x5 | 45 | 45 | 5 | 5 | 434 | 0,80 | 80.738 | 6.163 | 80.738 | 2.531 |
| L | 35x35x5x5 | 35 | 35 | 5 | 5 | 319 | 0,60 | 36.350 | 3.436 | 36.350 | 1.489 |
| L | 30x30x5x5 | 30 | 30 | 5 | 5 | 274 | 0,50 | 22.164 | 2.365 | 22.164 | 1.074 |
| P | 50×4 | 50 | — | 4 | — | 198 | 0,33 | 261 | 130 | 40.491 | 1.619 |
